2. Подготавливаем необходимые детали для будущего кабеля.

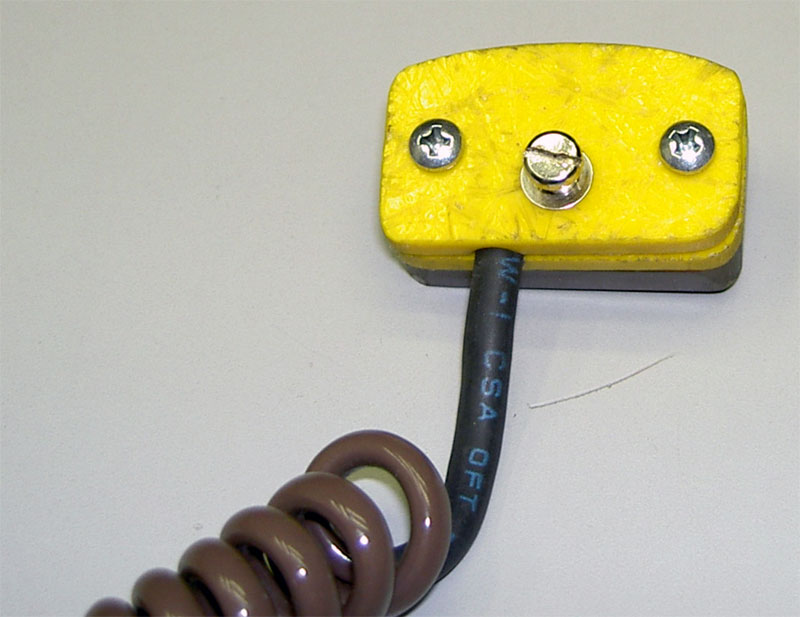

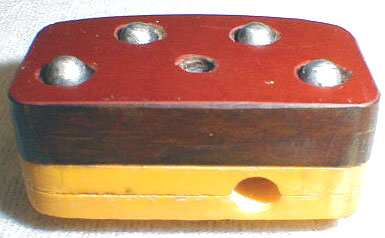

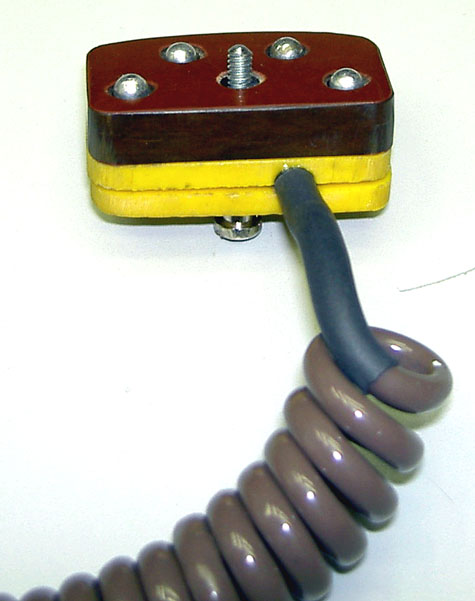

1). Разъем под «Meridian GPS». Его изготовление подробно описано в разделе 4.

Можно, конечно, купить готовый с уже заделанным в него кабелем или пожертвовать своим, входящим в комплект «Меридиана» COM-кабелем, обрезав от него COM-разъем. Но мне было интересно изготовить его самому, поскольку в «домашних» условиях до сегодняшнего дня никто и нигде не пытался сделать это самостоятельно. Во всяком случае, ни описаний, ни упоминаний об этом я не нашел. Если таковые вам попадалось, пишите, и я тут же принесу свои извинения за вышесказанное.

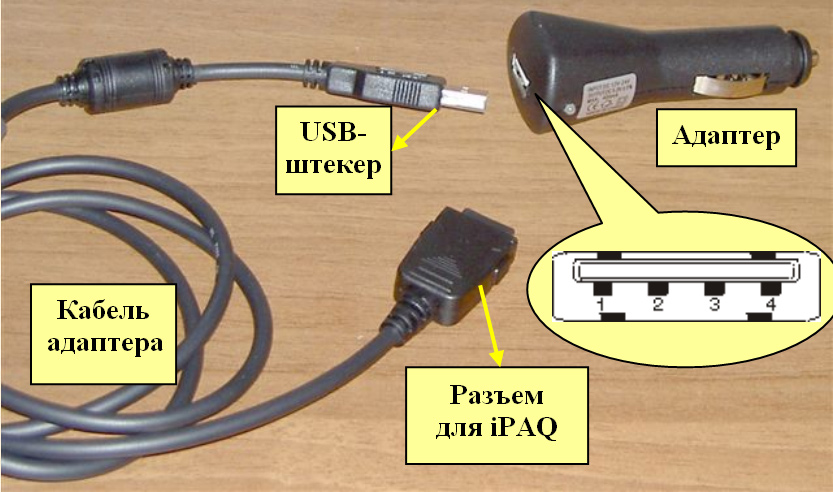

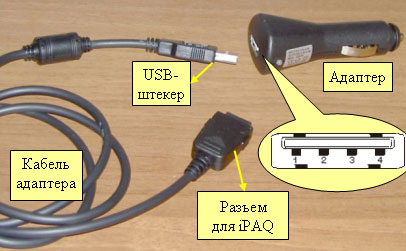

2). Адаптер 12-24/5V 400мА, включая кабель USB для iPAQ серий, указанных в заглавии статьи. Его лучше ...приобрести. Изготавливать самостоятельно, по моему мнению, нет смысла. Тем более что все равно будет нужен разъем под iPAQ, а он там как раз имеется. Мне привезли такой комплект из-за границы, стоил он ок.12$. Мощности адаптера (ток нагрузки до 400мА) в принципе достаточно для одновременного питания обоих устройств, но если будет возможность купить адаптер на ток нагрузки не менее 500мА - не отказывайтесь от нее. Правда, мне таковые что-то не попадались, если кому повезет больше - сообщите.

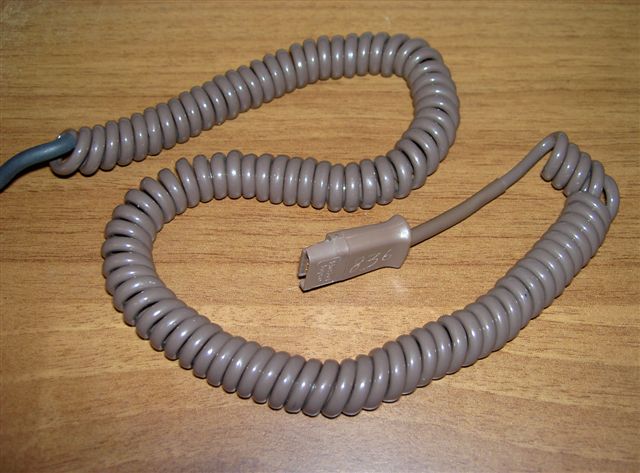

3). Соединительный кабель на 4 жилы для GPS - подойдет от любой старой COM -мышки (разумеется, от новой мышки также подойдет ). Но я лично применил 4-х жильный витой кабель от старого наушника с микрофоном, который мне случайно попался на глаза. Он включал и разъем, который вы видите на фото. Использовать именно витой кабель мне показалось «good idea», а разъем, принадлежащий ему, дал мне дополнительную возможность в дальнейшем быстро отсоединять GPS (вместе с этим кабелем) от системы.

Оба решения оказались удачными, в чем я и убедился при дальнейшей эксплуатации системы. Но ни витой кабель, ни дополнительный разъем, конечно же, не обязательны.

4). Резистор сопротивлением 5 ом, мощностью не менее 0,5 Вт. Используется в качестве гасящего, чтобы понизить напряжение адаптера до необходимого для питания GPS .
